Les méthodes de fabrication (HPHT et CVD)
Pour donner naissance à un diamant de laboratoire, la science utilise aujourd'hui deux technologies radicalement différentes. La première imite la force brute de la nature en écrasant le carbone sous des pressions colossales, tandis que la seconde s'apparente à de la haute couture moléculaire, en faisant croître le cristal atome par atome au cœur d'un gaz incandescent.
Toutes deux aboutissent à un diamant pur, mais elles laissent dans la structure cristalline des traces microscopiques invisibles à la loupe, que les experts de l’Espace Diamant savent analyser pour identifier le procédé exact de fabrication.

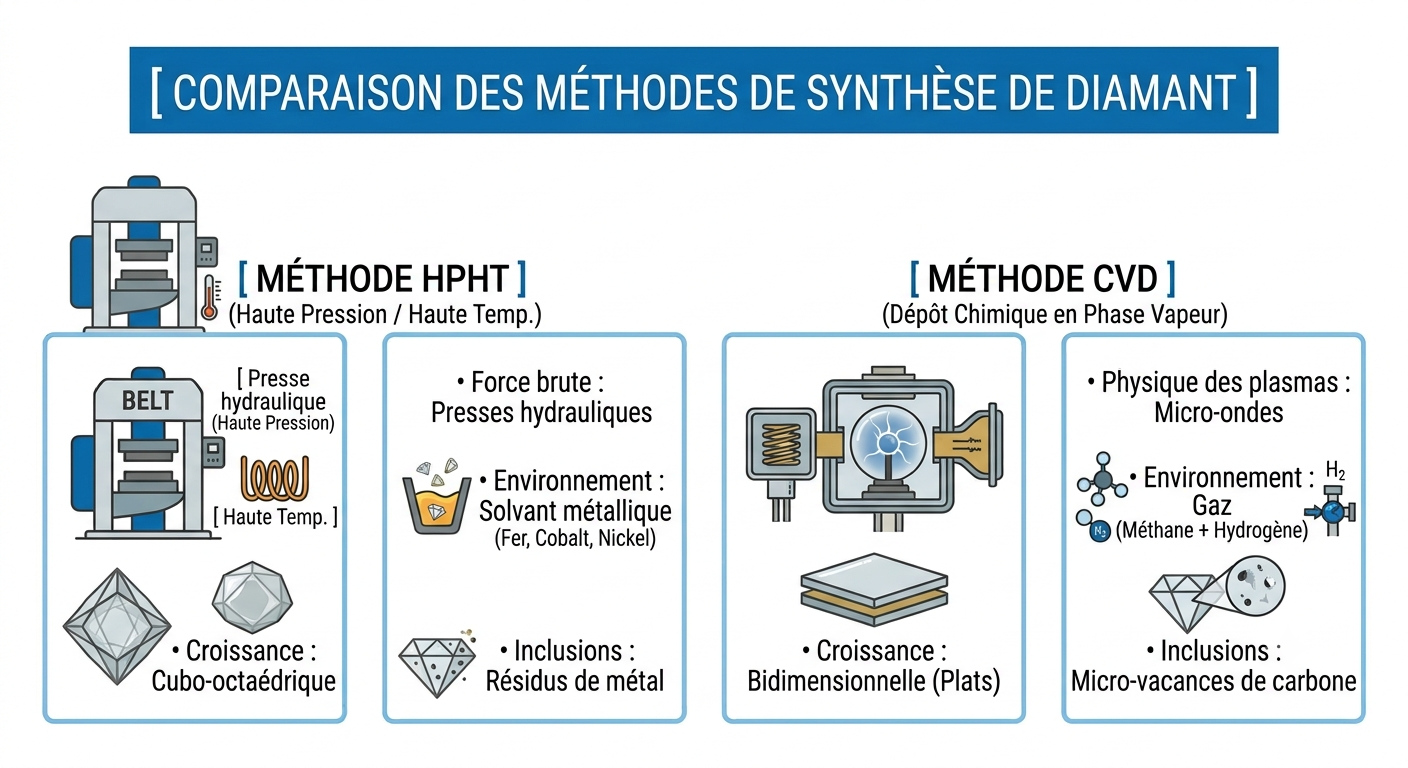

Physique des réacteurs et thermodynamique du carbone
Pour le public averti et les gemmologues, les méthodes HPHT et CVD n'utilisent pas les mêmes variables thermodynamiques et n'ont pas la même cinétique de croissance.
1. La méthode HPHT (High Pressure High Temperature)
La méthode HPHT recrée artificiellement les conditions régnant à plus de 150 kilomètres sous la croûte terrestre.
-
Le réacteur :
On place une minuscule graine de diamant (un germe) au fond d'une cellule de croissance, entourée de carbone pur (graphite). On introduit un flux métallique (généralement un mélange de fer, de nickel et de cobalt) qui sert de catalyseur. Le tout est placé au centre de presses hydrauliques géantes (cubiques ou sphériques, appelées BARS).
-
Les paramètres physiques :
La cellule est soumise à une pression supérieure à 55 000 bars (équivalente au poids de la tour Eiffel posée sur une boîte d'allumettes) et chauffée à environ 1 500 °C.
-
Le mécanisme de croissance :
À cette température, le solvant métallique fond et dissout le graphite. Le carbone ainsi libéré migre à travers le métal liquide et vient se précipiter sur le germe de diamant plus froid, cristallisant couche après couche.
-
La signature HPHT
Les diamants HPHT croissent selon une géométrie cubo-octaédrique (multi-directionnelle). Ils contiennent fréquemment de microscopiques inclusions métalliques de flux (nickel/fer) qui les rendent parfois sensibles aux aimants puissants.
2. La méthode CVD (Chemical Vapor Deposition)
La méthode CVD s'affranchit totalement de la notion de haute pression. Elle utilise la physique des gaz et des plasmas pour faire croître le diamant à basse pression (inférieure à la pression atmosphérique).
-
Le réacteur :
On place des "plaquettes" de diamant très fines et ultra-pures (les germes) à l'intérieur d'une chambre à vide étanche. On y injecte un mélange gazeux riche en carbone, composé majoritairement d'hydrogène (H_2) et de méthane (CH_4).
-
Les paramètres physiques :
Le gaz est ionisé à l'aide d'une source d'énergie puissante (généralement un émetteur micro-ondes similaire à celui d'un radar). Le gaz se transforme en un plasma incandescent à plus de 3 000 °C.
-
Le mécanisme de croissance :
Dans ce plasma, les molécules de méthane sont brisées. Les atomes de carbone libérés "pleuvent" et se déposent un à un sur la plaquette de diamant froide (environ 800° C). L'hydrogène joue un rôle crucial : il grave et dissout instantanément les atomes de carbone qui tenteraient de se lier sous forme de graphite, ne laissant subsister que la liaison diamant pure.
-
La signature CVD :
Les diamants CVD croissent de manière strictement bidimensionnelle (vers le haut, comme un empilement de briques). Ils n'ont jamais d'inclusions métalliques, mais peuvent présenter de subtiles lignes de déformation sous forme de strates visibles uniquement sous des éclairages gemmologiques spécialisés.
